產品概述

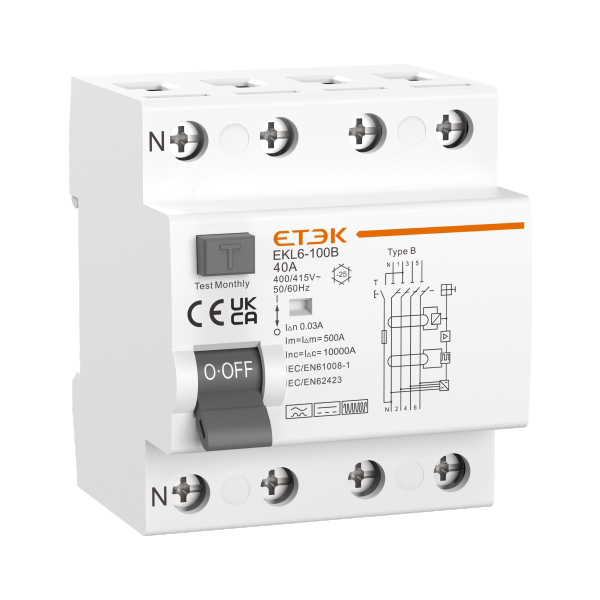

EKL6-100B B型電磁式漏電斷路器適用于交流50Hz，額定電壓?415V，額定電流?100A電路中，用于檢測交流漏電、脈動直流漏電、平滑直流漏電、復合波漏電和最高至1kHz?頻漏電。當人身觸電或電路泄露電流超過規定值時，漏電斷路器在短的時間內?動切斷故障電源，保護人身及用電設備安全，斷路器亦可在正常情況下作為線路的不頻繁切換操作之用。
產品廣泛應用于工業和商業環境，特別是那些使用變頻器、UPS（不間斷電源系統）、光伏系統等設備的場所。這些設備可能產生直流漏電或非標準頻率的交流漏電，普通的漏電斷路器可能無法有效檢測。
符合標準：GB/T 16916.1、GB/T 22794、IEC 61008-1、IEC 62423
技術參數
剩余電流保護類型 | B |
剩余電流脫扣器動作類型 | 電磁式 |
極數 | 2P（1P+N)、4P（3P+N)，N極在左 |
額定電壓（Ue） | 2P（1P+N)：110/230/240V~、4P（3P+N)：240/400/415V~ |
額定電流（In） | 16、25、40、63、80、100A |
額定絕緣電壓（Ui） | 500V |
額定剩余動作電流（IΔn） | 30、100、300mA |
額定剩余電流分?jǐn)鄷r間 | ≤ 0.1s |
額定剩余接通和分?jǐn)嗄?（IΔm） | 500A(In≤50A)、10In(In>50A) |
額定頻率 | 50/60Hz |
額定分?jǐn)嗄? | 10kA |
額定沖擊耐受電壓（Uimp） | 4kV |
介電強度 | 2.5kV(50Hz,1 分鐘) |
電?壽命 | 2000次 |
機械壽命 | 4000次 |
觸點位置指?器 | 有 |
接地故障指?燈 | 有 |
防護等級 | IP20 |
環境溫度 | -25℃ 至 +40℃, 最大濕度 95% |
端子連接類型 | 電纜、針式匯流排、叉型匯流排 |
最大可接導線截?積 | 35mm2 |
最大可承受扭矩 | 2.5N. m |
安裝方式 | 安裝在 35mm DIN 導軌上 |
進線方式 | 上下均可 |
